전기장을 이용한

고압 전기 위험 표지판

LED 전광판 사업 개요

  • 철도 조가선

  • 한전 고압 선로

  • 항공 송전탑 식별

  • 작업관련자 작업시 고압선의 활선 유,무 특히나 육안으로 고압선의
    유,무를 인지하기 힘든 야간에는 기존 전기위험 표지판으로는 인식이 불가
  • 고압 전기의 유,무를 주,야간에 관계없이 쉽게 인지하여
    고압 전기에 의한 감전의 사고를 미연에 방지 하는 LED 표지판 개발 및 출시

  • 주요 핵심기술

    • 전기장을 이용한 LED 전광판 디스플레이
    • 전기 공급선 “하나”상 만을 이용한 가상 접지 기술 (특허 출원 중)

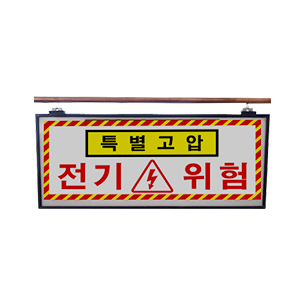

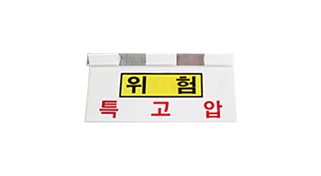

기존 제품

단점

  • 기존 제품은 전기의 흐름을 알수 없음
  • 야간 식별 불가

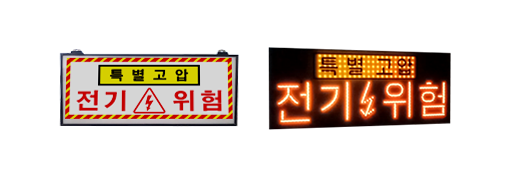

LED 전광판 개발 제품

단점

  • LED 전광판임으로 식별 용이
  • 전기 안전 사고 방지
  • 전원 설치 불필요

상기 ISSA에서 규정한 5대 안전수칙 중 상당 부분을 본 발광형 전기안전 표지판을 설치하여 만족할 수 있다.

고압 선료용 LED 표지판 주요 성능

주요 기능

  • 01.고압선의 위상(R,S,T)에 관계없이 하나의 선로에 거치하여 전기위험 문구가 적색광으로 점등 및 점멸 함.

  • 02.선로에 고압 전기가 공급되면 즉시 점등 함.

  • 03.전기장을 이용하여 점등함으로 선로에 전류량의 많고 적음에 관계없이 일정한 밝기로 점등 함.

  • 04.방수형 으로 제작 되었으며 주변의 온,습도에 영향을 받지 않고 일정한 밝기로 점등 함.

제품 성능

  • 01.100칸델라 이상의 촉광으로 점멸하여 주,야간 우수한 시인성 확보 (야간의 경우에도 약 100미터 거리 인지 가능 )

  • 02.PC(폴리카보네이트) 재질이며 거치대도 폴리카보네이트로 재질 내식성이 우수하며 내부의 전기부품은 비소모성 부품

  • 03.LED 동작상태 점멸 및 항시 ON 등 구현 가능

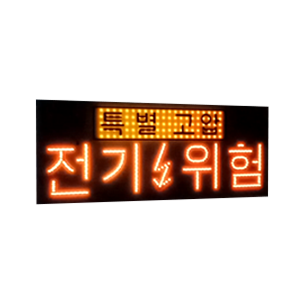

제품 외형

제품 개요 및 기술

순번 구분 규격
1 SIZE 440mm × 170mm × 6mm
2 중량 425g
3 외장재질 폴리카보네이트
4 거치대 재질 폴리카보네이트
5 회전각 ±360°
6 방진, 방수 등급 IP67
7 고압선로 전압 범위 AC6,000 ~ 15,000V 15,000~200,000V 200,000~
8 고압선로 주파수 50 ~ 60Hz
9 소모 전력 0W 구동LED : ~ 816EA
10 동작온도 범위 -40℃ ~ 80℃
11 동작습도 범위 0 ~ 99%
12 VIRATION 10 ~ 150Hz, 2G, 0.1 Octave/min
13 CONDUCTED NOISE EN55022 Class A
