RF 모듈
RF 전기제어
이 RF 제어 모듈은 키오스크에 하나의 Master 모듈이 연결되어 있고,
키오스크는 U-ART 프로토콜 사양서에 의해 다중 Slave 모듈을 제어하는 시스템이다.
국내 ISM 주파수 대역인 447.9Mhz 통신이 지원되어 KC 인증인 데이터송수신
제품으로 설계되었고 근거리인 200M 이내 양방향 제어가 가능하다.
이 문서는 키오스크 전용 RF 제어 모듈로 설계하였고
사용자가 쉽게 RF 제어 모듈을 이용하여 무선 응용 제품을 설계 할 수 있습니다.
키오스크는 U-ART 프로토콜 사양서에 의해 다중 Slave 모듈을 제어하는 시스템이다.
국내 ISM 주파수 대역인 447.9Mhz 통신이 지원되어 KC 인증인 데이터송수신
제품으로 설계되었고 근거리인 200M 이내 양방향 제어가 가능하다.
이 문서는 키오스크 전용 RF 제어 모듈로 설계하였고
사용자가 쉽게 RF 제어 모듈을 이용하여 무선 응용 제품을 설계 할 수 있습니다.
제품 구성
MASTER B’D
- 키오스크 to U-ART interface
- DC5V Power Input
- RF 447.9Mhz ISM Band 지원
- 양방향 송수신 RF 통신 제어
- 1sec 이내 응답 빠른 제어
SLAVE B’D
- 키오스크 ID 저장 기능 지원
- 입력 AC110V~220V 공급 가능
- 무소음 릴레이 적용 AC 출력 제어
- 무소음 릴레이 동작상태 LED 표시 기능
- MAX 6.3A 출력(1200W 지원)
- 독서실 사무실등 200여개 설치 가능
447Mhz 키오스크
RF 제어 모듈 SPECItem | Master module | Slave module |
---|---|---|

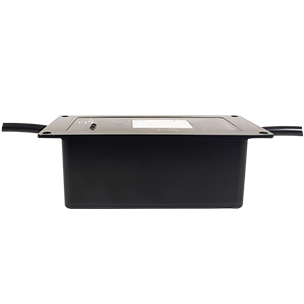

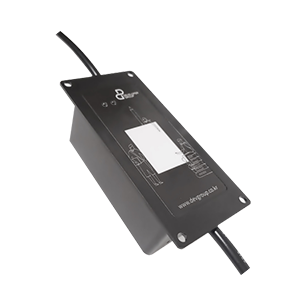

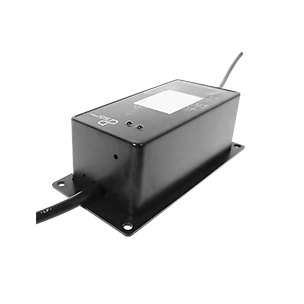

PHOTO | ||
Input Power | DC +5.0V | AC 110~220V |
Out Power | - | Input Power -0.7V |
Sleep mode Current | 1mA | MAX 6mA |
Max current | 30mA | 6.3A |
주파수 | 447.9MHz ISM | 447.9Hz ISM |
RF 송신 출력 | +10dBm | +10dBm |
RF 수신 감소 | -100dBm | -100dBm |
RF 변조 방식 | GFSK | GFSK |
RF ANTENNA | Helical RF 보드 일체형 | Helical RF 보드 일체형 |
RF 통신 거리 | 개횔지 200M | 개횔지 200M |
모듈 연결 방식 | U-ART ( 9600bps ) | |
Outline Dimension | 105 x 63 X 45mm | 105 x 63 X 45mm |
동작 온도 | -20 ºC ~ 70 ºC | |
보관 온도 | -40 ºC ~ 85 ºC |
