공기순환기
공기순환기 컨트롤 보드
실내의 냉난방 열에너지를 재활용하지 못하고 공기 순환 기능만을 하는
기존 환기장치와는 달리 전열교환기를 통하여 열에너지의 70% 정도를
회수 및 보존함으로써 에너지 절감은 물론 더욱 신선한 공기의 공급이
가능하도록 하는 환경치화적인 시스템의 룸콘 및 메인 컨트롤 보드 개발 및 양산
기존 환기장치와는 달리 전열교환기를 통하여 열에너지의 70% 정도를
회수 및 보존함으로써 에너지 절감은 물론 더욱 신선한 공기의 공급이
가능하도록 하는 환경치화적인 시스템의 룸콘 및 메인 컨트롤 보드 개발 및 양산
중앙제어기
배선도 및 구성도 및 제품 특징
- RS485 유선 방식을 이용한 중앙제어기 통합 시스템
- PC 관제 연동이 가능한 중앙제어기 ID로 개별제어가능
- 장치 에러 및 통신 에러 모니터링 가능
- 편리한 사용방법으로 사용자 편의 제공

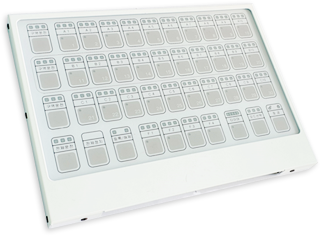

모델 1. 상치형 전용 모델
| 항목 | 규격 | 비고 |
|---|---|---|
| 모델명 | 중앙 제어기 | |
| 입력 전원 | 9V~12V /1.5A Adapter | |
| 전열 교환기 제어 방법 | 유선(RS485) or 무선(2.4G) 지원 | (무선모듈 옵션 적용) |
| 중앙 제어 수량 | 전열교환장치 max 34대 가능 | |
| 개별 제어 풍량 | 개별 단계 : 꺼짐 >1단> 2단> 3단> 꺼짐 | |
| 전체 풍량 일괄조절 | 전체 제어 단계 : 꺼짐 >1단> 2단> 3단 | |
| 구역별 운전 | A,B,C 3개 구역 개별 제어 가능 | |
| 타이머 기능 | 5단계 ( 1단계별 1시간 ) | |
| 모드 선택 | 자동/청정 변환 | |
| 제품 크기 | 286 x 215 x 16.7mm | ( W * H * D ) |
| 항목 | 버튼 | 이미지 | 기능 |
|---|---|---|---|
| 개별 제어 ( 34 개 ) |
A1-A10 B1-B10 C1-C10 F1-F4 |
|
버튼을 누를 때 마다 풍량이 약->중->강->OFF 로 바뀜 |
| 전체 제어 | 전체 운전 전체 정지 |
|
전체 운전 버튼을 누를 때 마다 풍량이 약->중->강으로 바뀜 전체정지 버튼 누를 시 전체 OFF |
| 타이머 |
|
버튼을 누를 때 마다 1시간씩 타이머 최대 5시간 추가 조작 시 버튼 시간 터치 조절 후 터치 LED ON 후 시간 카운터 됨 |
|
| 모드선택 |
|
버튼을 누를 때 마다 동작모드가 전열-청정으로 바뀜 전열교환기 기능에 따라 모드 변경 될 수 있음(바이패스) |
|
| 잠금 |
|
각 룸의 컨트롤러를 잠그고 중앙제어기에서 제어할 때 사용 잠금 기능 활성화시 중앙 제어기에서만 조작 할수 있음( 룸콘 잠금 기능 표시됨 ) |
|
| 그룹 제어 | 구역 운전 |
|
A,B,C 구역별 제어 버튼을 누를 때 마다 풍량이 약->중->강 OFF 시 3초간 길게 누룸 |
| 옵션 | RF 모듈 등록 및 해제 |
|
RF 모듈 타입 설치시 전열교환기 ID 값 등록 및 해제
등록 – 버튼 1회 터치 후 LED ON => RF 모듈 케이블 연결 해제 – 버튼 3초간 길게 LED ON |

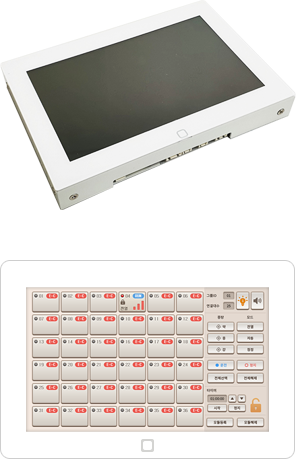

모델 2. 부대 시설 장비 전용
| 항목 | 규격 | 비고 |
|---|---|---|

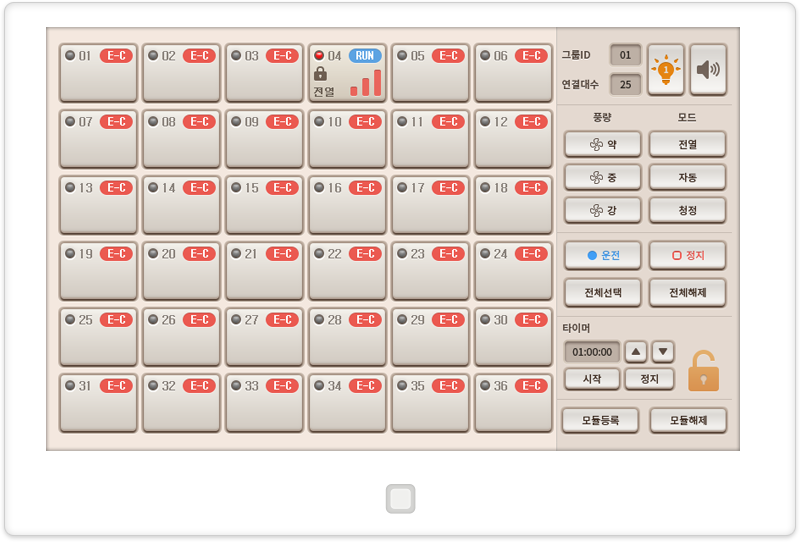

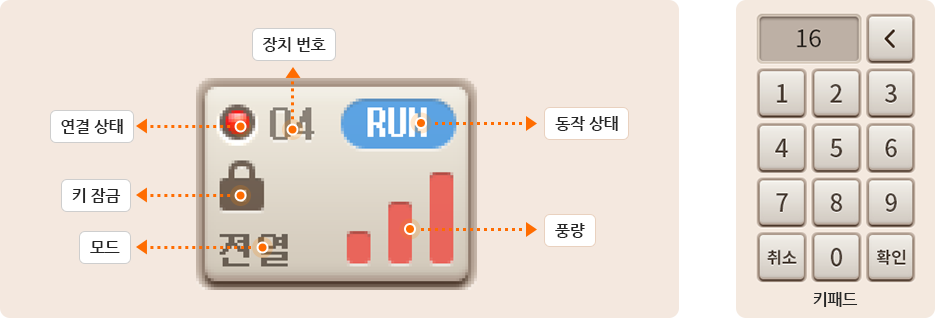

| 모델명 | 중앙 제어기 – 7inch LCD Touch Type | |
| 입력 전원 | 12V /1A Adapter | |
| 전열 교환기 제어 방법 | 유선(RS485) or 무선(2.4G) 지원 | (무선모듈 옵션 적용) |
| 중앙 제어 수량 | 전열교환장치 max 32대 가능 | |

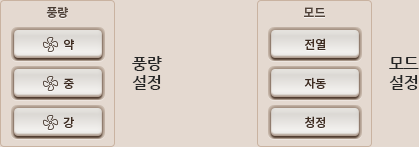

| 개별 제어 풍량 | 개별 단계 강,중,약 조절기능 지원 | |

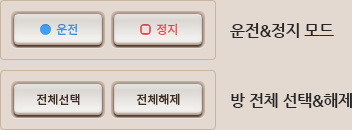

| 전체 풍량 일괄조절 | 전체 선택 후 강,중,약 제어 | |
| 그룹 ID 지정 | 최대 99 가능 | PC 연동 |

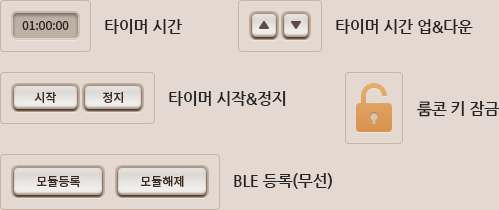

| 타이머 기능 | 시간 설정 기능 | 취침 꺼짐 예약 기능용 |
| 모드 선택 | 전열 / 자동/청정 변환 | |
| 기타 기능 | 사운드, 밝기 조절, RF 등록, 키 잠금 기능지원 | |
| 제품 크기 | 168 x 128 x 25mm | ( W * H * D ) |
