공기순환기

공기순환기 컨트롤 보드

실내의 냉난방 열에너지를 재활용하지 못하고 공기 순환 기능만을 하는
기존 환기장치와는 달리 전열교환기를 통하여 열에너지의 70% 정도를
회수 및 보존함으로써 에너지 절감은 물론 더욱 신선한 공기의 공급이
가능하도록 하는 환경치화적인 시스템의 룸콘 및 메인 컨트롤 보드 개발 및 양산

PC 프로그램 제품 구성도

pc 프로그램 제품 구성도

공기질 모니터링 시스템은 관공소 및 학교 시설의 각 지정된 공간에
설치되는 전열교환기를 실내 공기질 DATA를 기준으로 자동 조정되는 시스템이다.

01.공기질 측정기 : CO2, DUST, 온도, 3가지 센서 실시간 측정
02.룸컨트롤러(유선리모컨) :
1) 온도, DUST , CO2 3가지 센서를 디스플레이 기능지원

2) 자동 기능 지원 ( CO2 레벨에 따른 공기 순환 0~3 단계 자동조정 )

3) 켜짐 및 꺼짐 예약 기능 지원
03.중앙제어기: 7inch 터치 LCCD or LED용 32~34 대 실시간 상태 모니터링 및 단계별 제어 기능

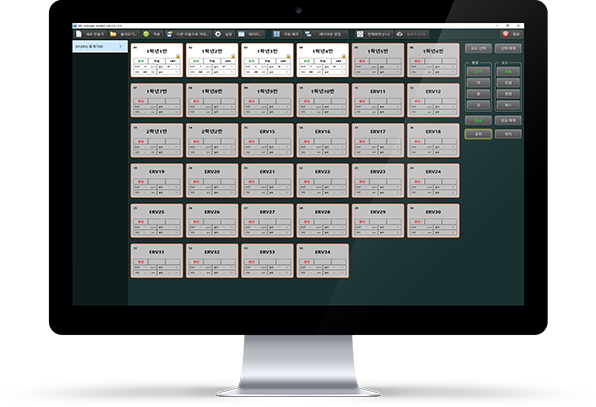

02.PC 프로그램
1) 중앙제어기 제어 기능 동일 지원

2) 3가지 센서값 실시간 1분 단위 저장 및 각 센서값 VIEW 화면 창 지원

3) 전체 잠금 기능 지원으로 중앙 단독 제어 기

새로만들기 : 신규 중앙제어기 연동 설치 초기 작업 진행
불러오기 : 기존 저장된 레이아웃을 불러오기
다른이름으로 저장 : 현재 화면 설정창을 그대로 저장
설 정 : 중계기 ID 및 PC 통신 포트 설정 / 뷰모드 화면 수량 및 시간 설정
자동배치 : 아이콘 변경할 경우 초기 자동으로 배치 사용
레이아웃 편집 : 사용자 각 제어 창 아이콘 배치등 편집
전체화면 : PC 꽉찬화면 설정

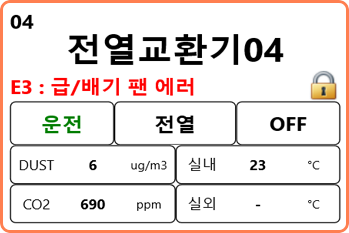

뷰모드 : 각 연결된 전열교환기 상태 및 센서값을 슬라이드쇼 창 실행

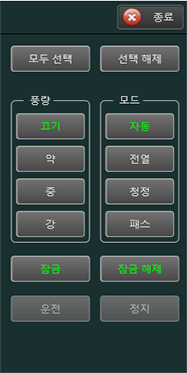

제어할 전열교환기 선택 필수

방법1. 모두 선택 후 제어
방법2. 개별 선택 후 제어
전열,패스모드 운행시
- - 풍량 선택 활성화
“끄기 “기능이란
- - 센서값만 모니터링 할 경우 사용
운행 모드 활성화
- - 전열모드 : 일반 흡,배기 모드
- - 자동 모드 : CO2 레벨 연동
- - 패스 모드 : 외부 공기유입
- - 청정 모드 : 내부 공기순환
  ( 청정 옵션 – 내부 미세먼지 연동 )
잠금 및 잠금 해제

- PC 프로그램 제어 우선권 잠금
▶ 전열교환기 룸콘 실행불가

▶ 룸콘 잠금 표시 점멸
운전 및 정지

- 풍량,모드 선택 후 실행
