PDLC 5CH 디밍 컨트롤러

PDLC 필름이란

PDLC (Polymer Dispersed Liquid Crystal)는 문자 그대로 폴리머 분산 형 액정이다.
디밍 필름은 광 통과 상태를 조절할 수있는 필름이며. 주로 산란 상태와 투명 상태 사이에서 작동합니다.
이 필름은 투명과 불투명 (서리 낀 글라스에 가까운 시각 효과) 사이에서 변화하며, 투명도는 전압에 의해 조절되는 제품입니다.

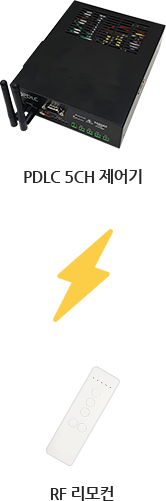

YJ SYSTEMS PDLC 필름 제어기기

와이제이시스템즈 PDLC 제어 컨트롤러는 5CH 출력을 지원하며,
외부제어로 RF리모컨, 블루투스, RS485통신, 통합스위치로 컨트롤이 가능합니다.
PDLC 필름 밝기조절을 15단계로 가능한 디밍이 지원되며, 필름 구동전압인
60V, 110V 용 두가지 선택 옵션 스위치로 통합 PDLC 제어기기 입니다.

전기적 특성

항목		규격
입력	PDLC 입력 전압	AC 55V ~ 280V or DC50V ~110 V
	제어 단 입력 전압	DC 12V / 1A 이상
	제어 입력	2.4GHZ RF 수신 / BLE / 외부 스위치 / RS485
상세	출력 단자	릴레이 5개 출력단 커넥터 단자
	출력 주파수	60V / 60HZ or 110V/60 HZ 출력 디밍 지원
	RF 리모컨 제어	제어 거리 30미터 이내
	RF 리모컨 제어	디밍 UP,DOWN 기능 수신, 채널별 수신 기능
	블루투스 통신	스마트폰 연동 UUID 통신 ID 프로토콜 지원 (옵션기능 )
	RS485 제어	유선 RS485 통한 그룹 제어 기능 (옵션기능)
	전체 스위치	스위치 버튼 이용한 전 채널 ON/OFF 기능 지원
	보호 회로	휴즈 및 서미스터 전원 회로 보호
	보호 회로	브릿지 다이오드 탑제 PDLC 입력 프리 : AC,DC,방향
	동작온도 범위	-20℃ ~ 60℃
	동작습도 범위	0 ~ 90
	저장온도／습도	-20℃ ~ 70℃ / 0 ~ 90
부가	SURGE 내성	3KVA /±1.2/50us(8/20us), IEC 61000-4-5
	VIRATION	10~150Hz , 1G , 0.1octave/min
	SIZE	16012035(H)

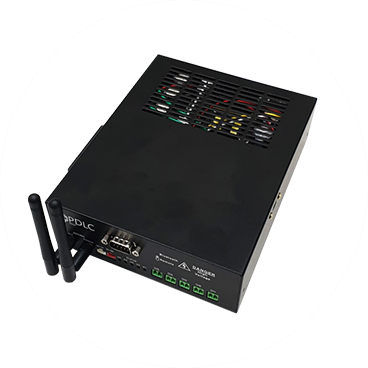

제품	사진

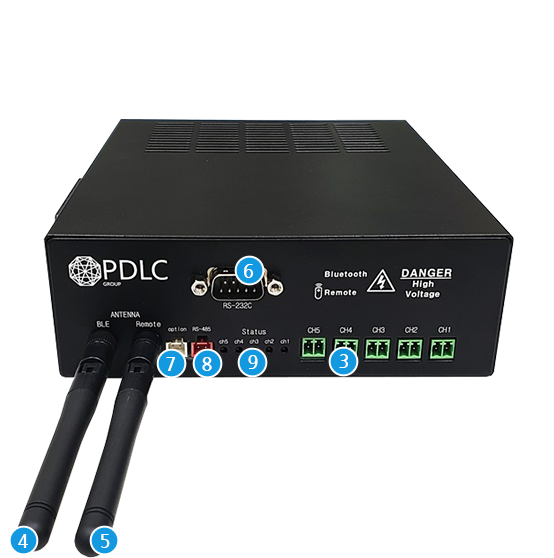

MAIN 컨트롤러 보드 주요 명칭

NO	명칭	내용	부품

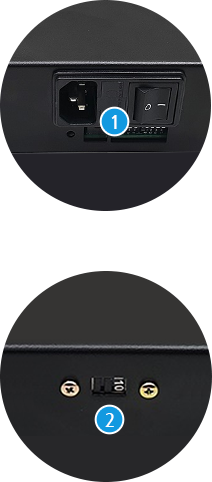

1	AC220V 인렛	AC220V / 60HZ	휴즈 포함
1	AC220V 인렛	AC 휴즈 포함	용량 10A
2	스위치	PDLC 전압 셋팅	110V or 60V
3	PDLC 출력	PDLC 1~5CH 출력	ECH350R-02P 300V,8A
4	리모컨 수신	2.4GHZ 수신 안테나	SMA 2.4GHZ 3DBI
5	블루투스	블루투스 외장 안테나	SMA 2.4GHZ 3DBI
6	UART 통신	외부 제어용	옵션 적용
7	외부 스위치	통합 ON/OFF 스위치
8	RS485	외부 제어용	옵션 적용
9	LED	5CH 상태 확인용
