공기순환기
공기순환기 컨트롤 보드
실내의 냉난방 열에너지를 재활용하지 못하고 공기 순환 기능만을 하는
기존 환기장치와는 달리 전열교환기를 통하여 열에너지의 70% 정도를
회수 및 보존함으로써 에너지 절감은 물론 더욱 신선한 공기의 공급이
가능하도록 하는 환경치화적인 시스템의 룸콘 및 메인 컨트롤 보드 개발 및 양산
기존 환기장치와는 달리 전열교환기를 통하여 열에너지의 70% 정도를
회수 및 보존함으로써 에너지 절감은 물론 더욱 신선한 공기의 공급이
가능하도록 하는 환경치화적인 시스템의 룸콘 및 메인 컨트롤 보드 개발 및 양산
메인보드

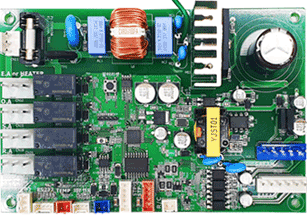

모델 1. 상치형 전용 모델
| 항목 | 규격 |
|---|---|
| 풍량 | 350CMH~1000CMH |
| BLDC | EFAN, SFAN 2EA 지원 |
| DC 댐퍼 | SA,RA,OA,BY-PASS 4EA 지원 |
| 센서 | 미세먼지, CO2, 내.외부 온도 센서 4EA 지원 |
| 히터 | AC 220V 릴레이 1EA 지원 |
| 외부 제어 | RS485, PLC 룸콘 지원 |
| RF 모듈 | RF 중계기 – RS232 , RF 모듈 마스터 1:30 매쉬통신 |
| 외형크기 | 169(mm) x 110(mm) x 45(mm) |

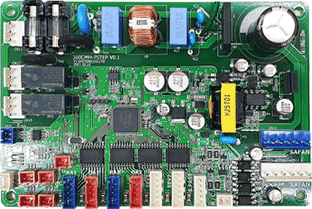

모델 2. 부대시설용( AC댐퍼 & DC 댐퍼 혼합형 )
| 항목 | 규격 |
|---|---|
| 풍량 | 350CMH~1000CMH |
| BLDC | EFAN, SFAN 2EA 지원 |
| DC 댐퍼 | OA, EA, RA, SA 댐퍼 4EA 지원 |
| 센서 | 외부 온도 센서 1EA 지원 |
| 히터 | AC 220V 댐퍼 릴레이 2EA 지원 |
| 외부 제어 | RS485, PLC 룸콘 지원 |
| RF 모듈 | RF 중계기 – RS232 , RF 모듈 마스터 1:30 매쉬통신 |
| 외형크기 | 140(mm) x 100(mm) x 45(mm) |

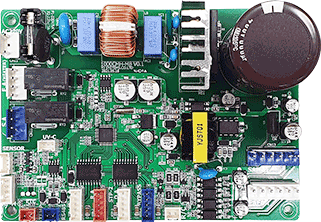

모델 3. 부대시설용( AC 댐퍼 전용 타입)
| 항목 | 규격 |
|---|---|
| 풍량 | 350CMH~1000CMH |
| BLDC | EFAN, SFAN 2EA 지원 |
| DC 댐퍼 | SA,RA 2EA 지원 |
| 센서 | 외부 온도 센서 1EA 지원 |
| 히터 | AC 220V 릴레이 4EA 지원 |
| 외부 제어 | RS485, PLC 룸콘 지원 |
| RF 모듈 | RF 모듈 마스터 1:30 매쉬통신 |
| 외형크기 | 150(mm) x 100(mm) x 45(mm) |

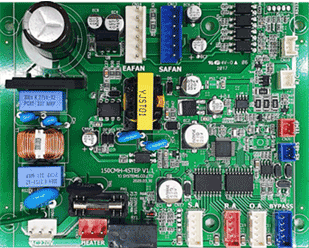

모델 4. 세대용(150CMH 전용)
| 항목 | 규격 |
|---|---|
| 풍량 | 150CMH |
| BLDC | EFAN, SFAN 2EA 지원 |
| DC 댐퍼 | SA,RA,OA,BY-PASS 4EA 지원 |
| 센서 | 미세먼지, CO2, 내.외부 온도 센서 4EA 지원 |
| 히터 | AC 220V 릴레이 1EA 지원 |
| 외부 제어 | RS485, PLC 룸콘, UV 살균 보드제어 |
| RF 모듈 | IR 리모컨 모듈 연동 |
| 외형크기 | 130(mm) x 100(mm) x 35(mm) |

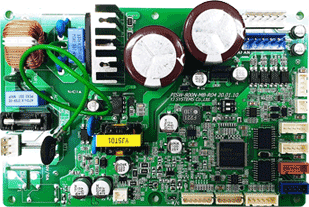

모델 5. 150CMH 복합열교환기 전용
| 항목 | 규격 |
|---|---|
| 풍량 | 50~250CMH |
| BLDC | EFAN, SFAN 2EA 지원 |
| DC 댐퍼 | SA,RA,OA,RA, BY-PASS 5EA 지원 |
| 평창밸브 | EEV 제어 2EA 지원 |
| 온도 센서 | TC,TD,TH,TO,TS 5EA 지원 |
| AC 제어 | AC 220V 릴레이 2EA 지원 |
| 외부 제어 | RS485, PLC 룸콘, UV 살균 보드제어 |
| RF 모듈 | RF 모듈 마스터 1:30 매쉬통신 |
| 외형크기 | 150(mm) x 100(mm) x 45(mm) |

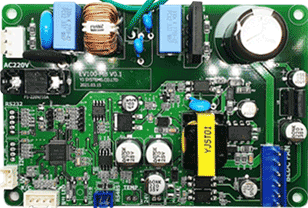

모델 6. 공기청정기 전용
| 항목 | 규격 |
|---|---|
| 풍량 | 50~250CMH |
| BLDC 모터 | BLDC FAN 1EA 지원 |
| 외부 제어 | RS485, RS232, UV 살균 보드제어 |
| 외형크기 | 120(mm) x 90(mm) x 30(mm) |
